| ジ ャ ン ボ フ ァ ン 詳 細 仕 様 |
| 仕 様 |
| 型 式 | ５６００ | ４６００ | |
|---|---|---|---|
| プロペラ仕様 | 直径 | 600mm | 600mm |
| 形状 | 翼型 | 翼型 | |
| 翼数 | 10枚 | 4枚 | |
| 性能 | 風量 | 340/420cm3/min | 220/250cm3/min |
| 風の到達距離 | 70m | 40m | |
|
モータ仕様 (50/60Hz共用) |
電源 | 3相・２００Ｖ・４Ｐ | 3相・２００Ｖ・６Ｐ |
| 出力 | 1.5KW | 0.75KW | |
| 回転数 | 1,420/1,710rpm | 972/1,143rpm | |
| 絶縁種類 | Ｂ種 | Ｂ種 | |
| 定格 | 連続 | 連続 | |
| 重量 | 65Kg | 55Kg | |
| 騒音レベル | 75/76ホン（ｄＢ） | 65/67ホン（ｄＢ） | |
| 共通一般仕様 | 風の広がり角度調整機構 | 可変式ガイドベーン |
|---|---|---|
| 風の上下角度調整機構 | 上・下180度ワンタッチ方式。過回転防止ストッパー付モータ保護 | |
| モータ保護 | 過負荷保護装置内臓スイッチ | |
| スイッチ保護 | 防塵・防雨タイプのスイッチボックス | |
| 安全対策 | 吸込み側・吐出側共安全構造のガードネット | |
| 風胴 | つつみ形エアロダイナミック風胴 | |
| キャスター | φ150・2輪固定・2輪自在・ストッパー付 | |
| コード | ゴムキャブタイヤ・２PNCT・1.25"・10ｍ | |
| プラグ | ４P２０Aゴムプラグ |

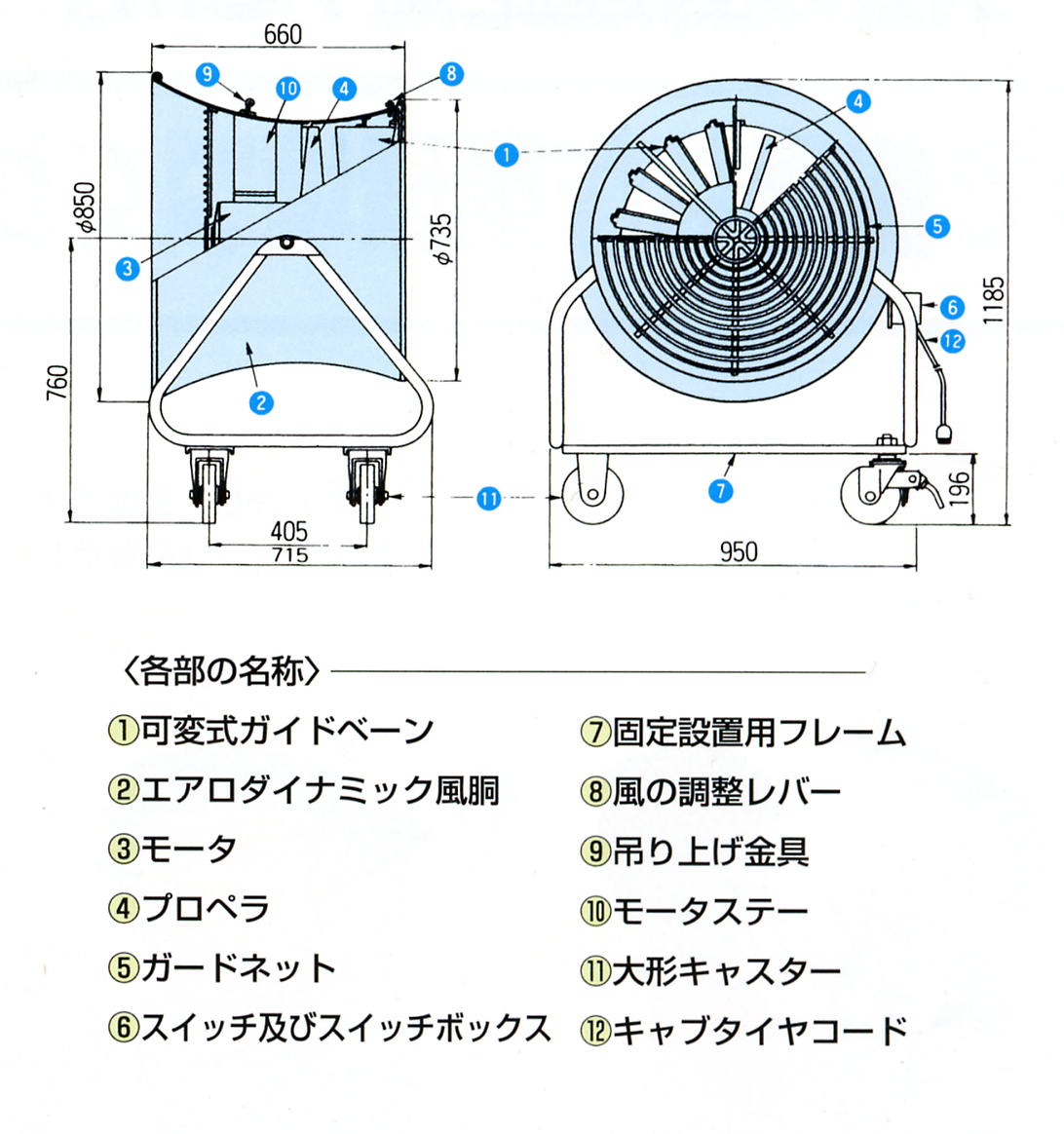

| 外形寸 |
|

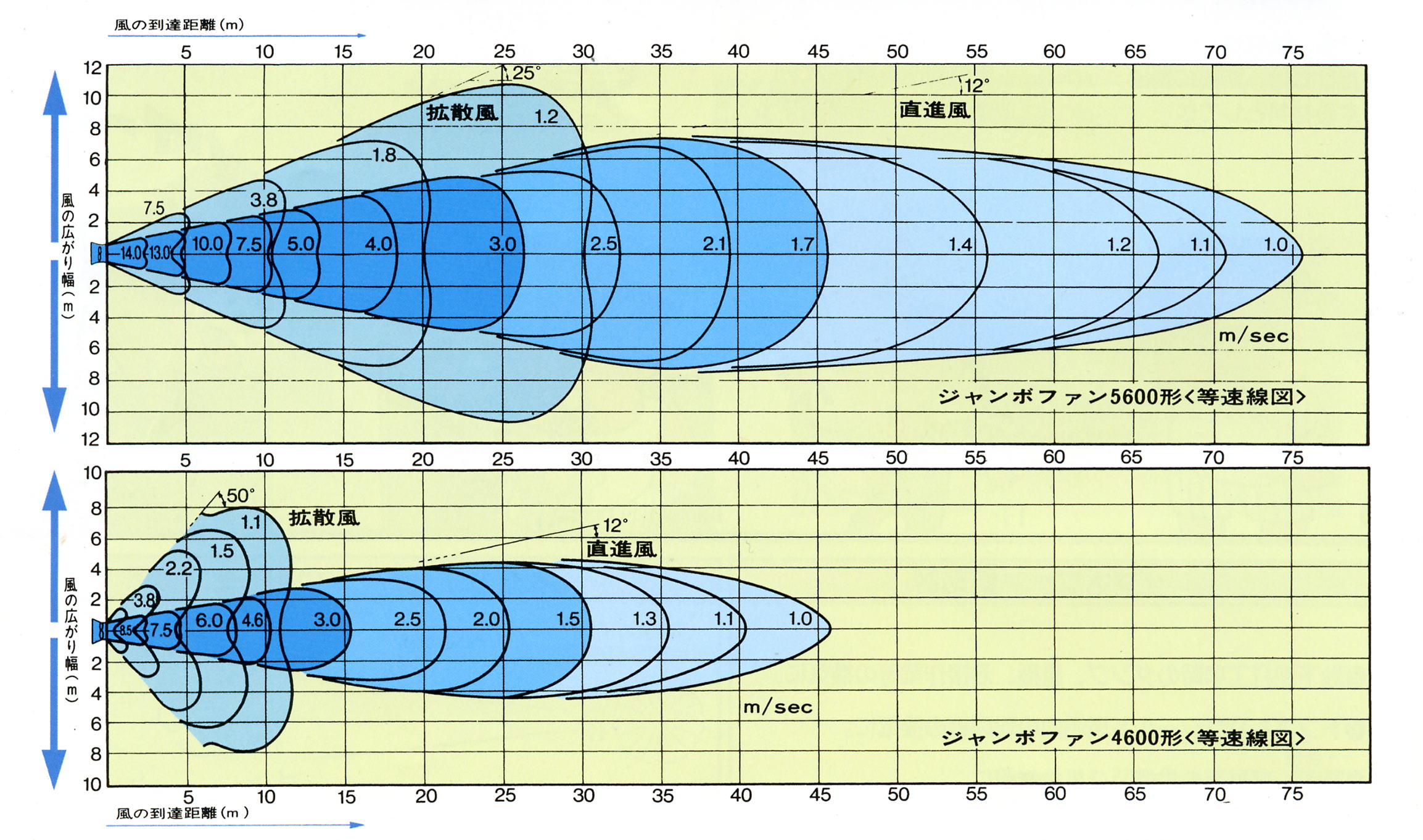

風の到達距離 （等速線は理想的な条件下での数値です。実際の使用に当っては現場の条件で多少異なります） |
|
|
|
